2014/10/23

panasonic 炊飯器 SR-SX101 ボタン 故障

SX101 (13)

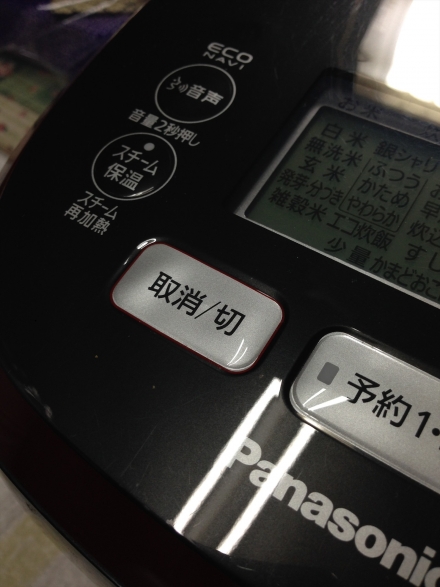

取り消し/切ボタンが凹んだままもどらない

なのでおしっぱなしになり、何の操作も出来ません。
この症状は、ある条件で起きることが多い故障です。

その条件と、修理方法は・・・

まず、保温状態などで、綺麗に使用したくなりふきんなどの布をかぶせたまま使用してしまうと
蒸気の高温が上ぶたにこもってしまい、ボタン部分の変形につながります。

同じように、高さの少ない場所にしまって炊飯をしている場合も、高温のスチームが、表面の樹脂を変形させてしまう事例が多いのです。

こうなってしまうと、穴をあけて戻して使用するか?
この場合は、穴が開くので防水にならなくなってしまい問題ありですね。

部品は高いのですが上の蓋を全部交換してしまうのが得策です。


それが・・

SX101 (12)

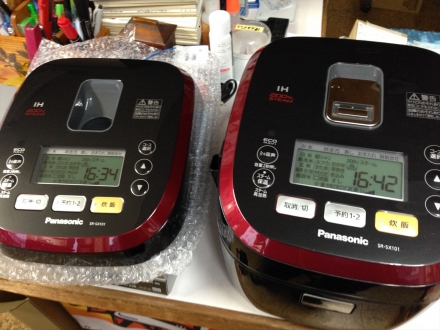

こちらの部品 外蓋基板付きモジュール 8,500円(税別)

今回はこの上ぶたの交換手順を記載しておきます。

SX101 (14)

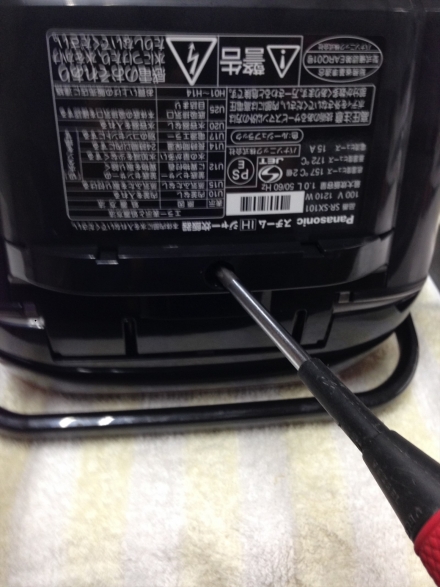

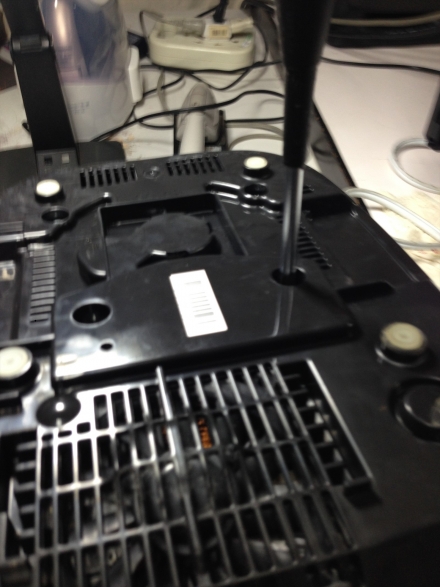

本体を逆さまにして、後部のねじ1本取り外し

SX101 (16)

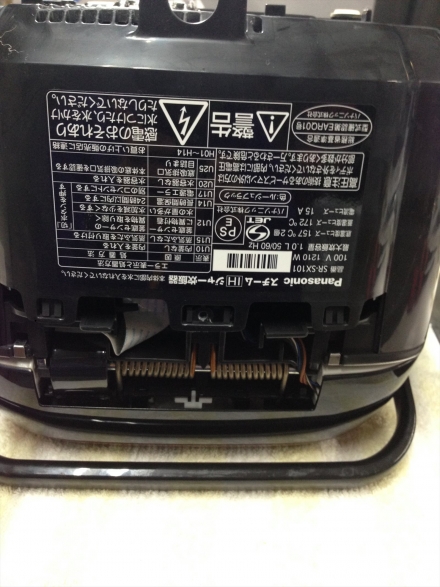

外した状態

SX101 (15)
底部分のねじ4本はずし

これで外枠が外れる状態に

SX101 (17)

左右対称にツメを外します。
少し浮くと思います。
SX101 (18)

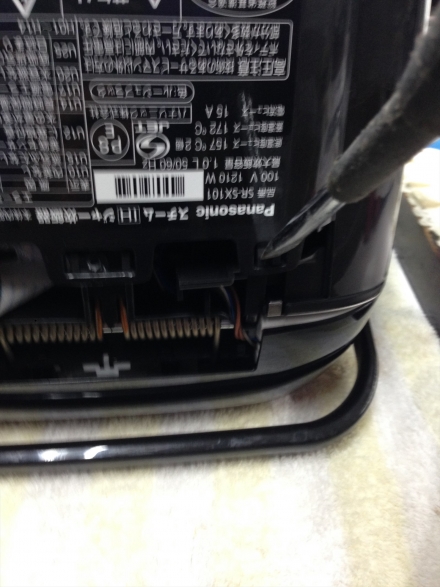

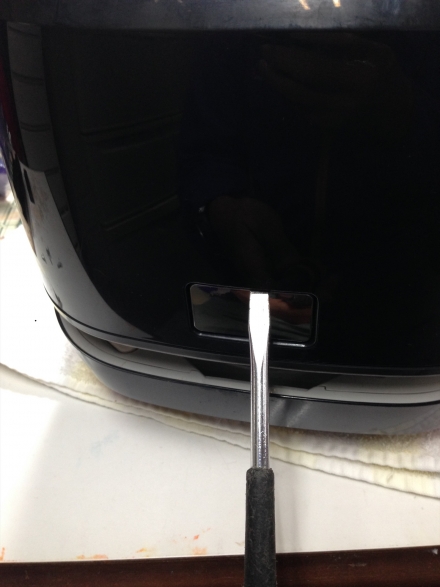

前面の開閉ボタンの下部にマイナスドライバーを差し込みこじります。
すると外枠全体が浮きます。

SX101 (1)

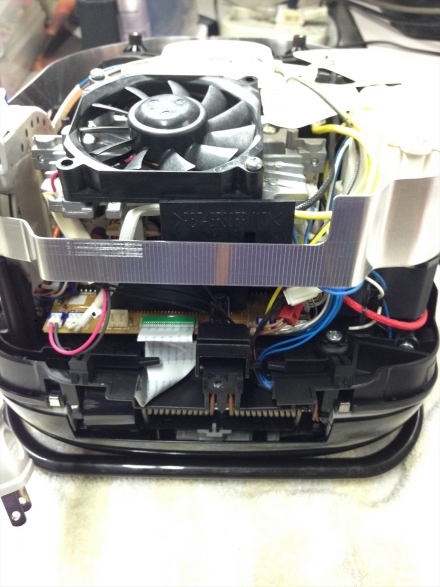

外れた状態

SX101 (3)

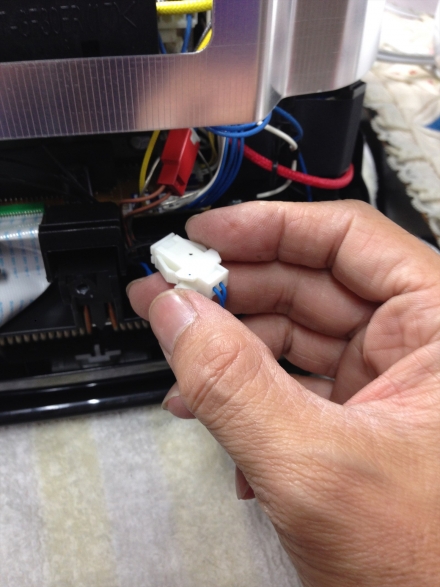

外蓋につながっているコネクターを抜きます。
この時に、どのコネクタを抜いたのかを確認してください。

SX101 (4)

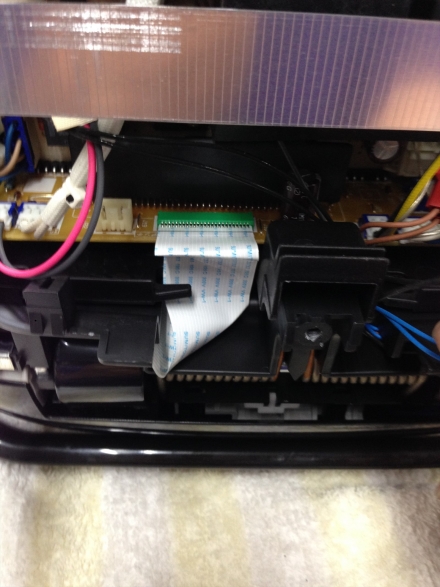

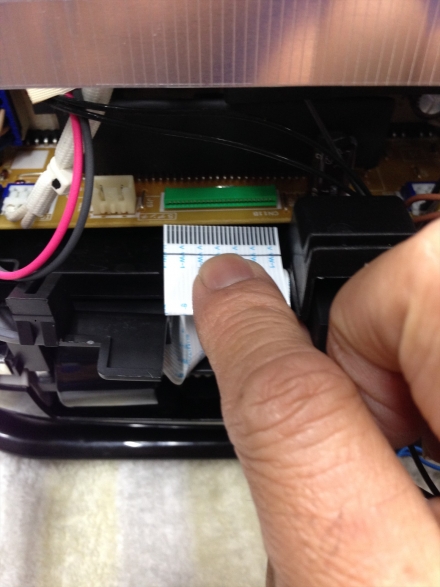

フィルム状の基板につながったコードも抜きます。

ゆっくり左右に騙しながらすこしづつ引っ張っていきます。
SX101 (5)

外れました、また差し込む時にはおれないように十分に注意します。


SX101 (6)

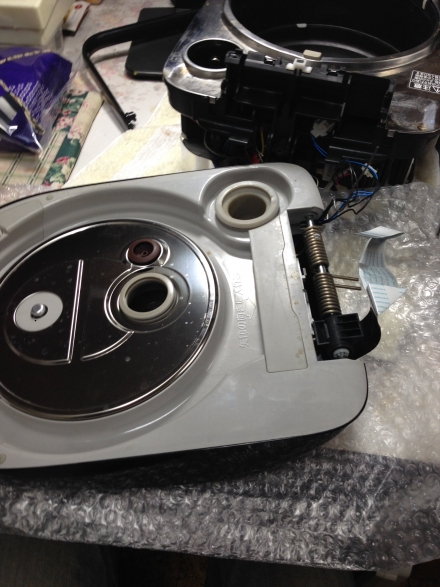

本体を上にして、ふたを開けた状態で斜め後ろに引っ張るようにして、上ぶたを取り外します。
この時にコネクターがまだささっているコードがあれはすべて外します。

SX101 (7)

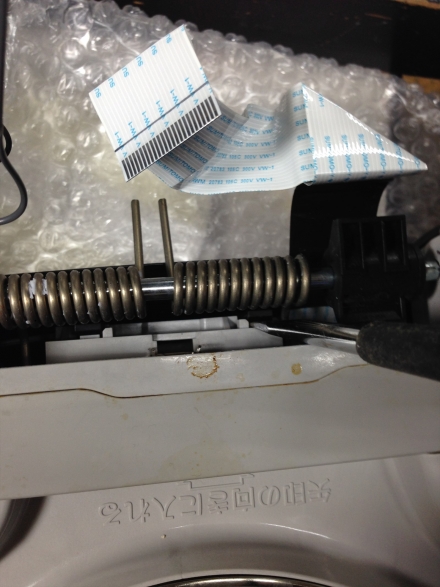

バネ奥に左右対称にツメがありますので外します。

SX101 (9)

外蓋は半分に分かれますので、スペーサー(200円税別)を使用して外していきます。
マイナスドライバーで出来ますが傷つくと思います。


SX101 (10)

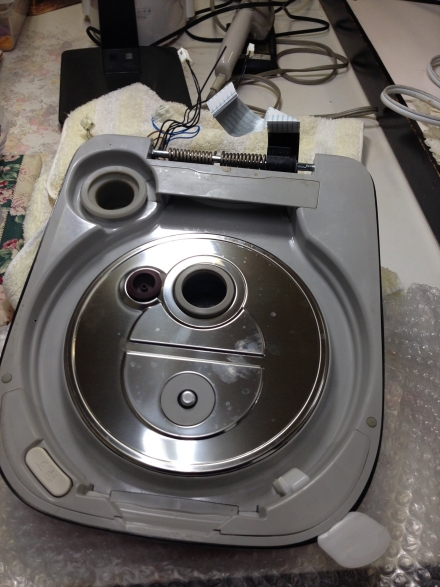

一周、ぐるりとツメをはずして上蓋を取ります。

SX101 (11)

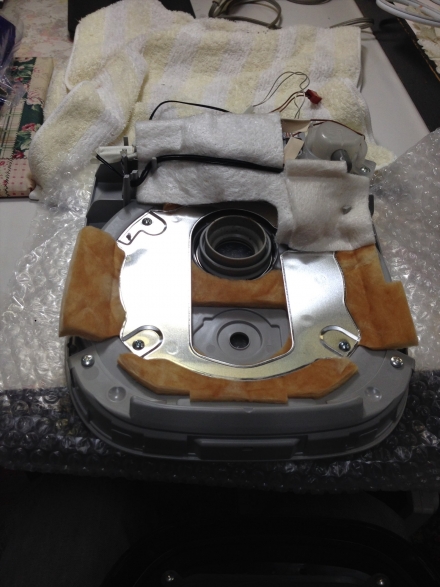

これで上ぶたが取れました。

後は逆の手順で組み立てて完了です。
